Digitus CAT 8.2 S-FTP Câble d'installation, 2000 MHz, AWG 22/1 DCA, 100 m, anneau, simplex, vert

Description du câble d'installation CAT 8.2 S/FTP

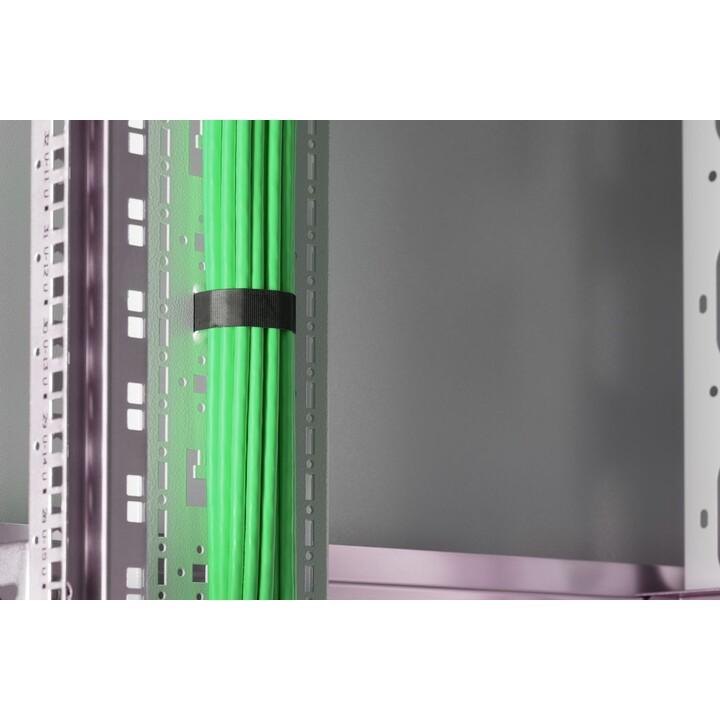

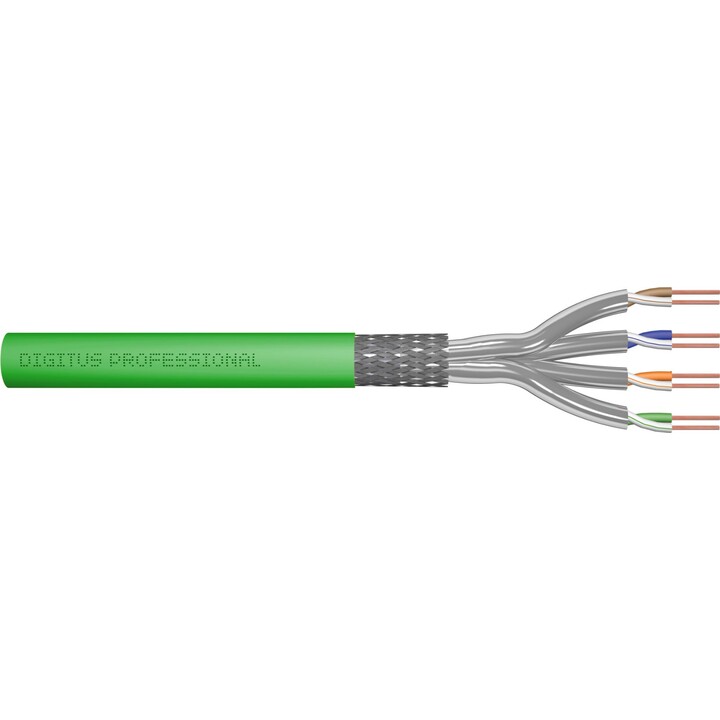

Le câble d'installation DIGITUS Professional CAT 8.2 S/FTP se caractérise par une construction de câble 4x2x AWG22/1 et une fréquence de transmission allant jusqu'à 2000 MHz. La gaine du câble sans halogène est conforme aux normes IEC 60332-3-24, FRNC-C, LSZH-3 et CPR Euroclass Dca. Ce câble convient au câblage des bâtiments dans les zones secondaires et tertiaires. Il est conforme aux normes suivantes : ISO/IEC 11801, DIN EN 50173 et DIN EN 50288-12-1.

Caractéristiques techniques

• Propriétés physiques :
• Conducteur : fil de cuivre nu, AWG 22/1
• Isolation : SFS-PE (enveloppe en polyéthylène expansé)
• Nombre total de conducteurs isolés : 8, torsadés en 4 paires
• Code couleur : Bleu-blanc, orange-blanc, vert-blanc, brun-blanc
• Blindage des paires individuelles : Film polyester laminé d'aluminium, couvre 100%.
• Blindage général : tresse en cuivre étamé
• Couverture extérieure : Dca-s2,d1,a1 selon EN 50575
• Épaisseur de la gaine extérieure (nominale) : 0,55 mm nominal
• Couleur du boîtier extérieur : vert
• Caractéristiques mécaniques :
• Décharge de traction : 150N max.
• Rayon de courbure dynamique : 8x AD mm min.
• Rayon de courbure statique : 4x AD mm min.
• Température de transport et de stockage : -20 °C à +75 °C
• Température de fonctionnement : -20 °C à +60 °C
• Température d'installation : 0 °C à +50 °C
• Diamètre extérieur simplex (nominal) : 7,9 mm nominal (Dca)
• Poids (kg/km) : 65 kg/km
• Caractéristiques électriques :
• Impédance : 100±15Ohm @ 1 - 2000MHz
• Capacité : 99 pF/30m nominal @ 1 KHz
• Déséquilibre de capacité (paire à la terre) : 99 pF/30m max. @ 1 KHz
• Résistance d'isolation : 5 GOhm x km min.
• Résistance DC : 2,4 Ohm/30 m max. (4% max. de résistance non équilibrée)
• Résistance de boucle : 5,6 Ohm/24m max. (3% max. de résistance non équilibrée)
• Tension de fonctionnement : 72 Vdc max.
• Atténuation de couplage : AC-Type 1
• Retard de phase : 171 nS/30 m max.
• Temporisation : 13,5 nS/130 m max.
• Classe de séparation : "d" selon EN 50174-2

Attributs

• Catégorie : CAT 8.2
• Blindage : S-FTP, paires blindées avec feuille métallique et tresse
• CPR : Dca
• Longueur : 100 m
• Couleur : vert
• Enveloppe : LSOH
• Structure : 4 x 2 AWG 22/1, paire torsadée solide
