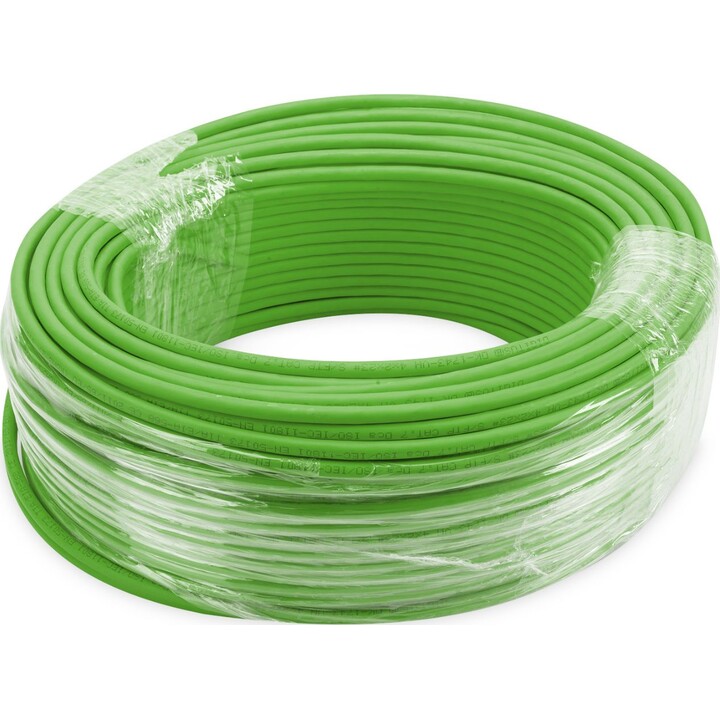

Cabo de instalação Digitus CAT 8.2 S-FTP, 2000 MHz, AWG 22/1 DCA, 100 m, anel, simplex, verde

Descrição

O cabo de instalação DIGITUS Professional CAT 8.2 S/FTP possui uma construção de cabo 4x2x AWG22/1 e uma frequência de transmissão de até 2000 MHz. O revestimento do cabo sem halogéneos está em conformidade com as normas IEC 60332-3-24, FRNC-C, LSZH-3 e CPR Euroclass Dca. Este cabo é adequado para a cablagem de edifícios em zonas secundárias e terciárias. Cumpre as seguintes normas: ISO/IEC 11801, DIN EN 50173, e DIN EN 50288-12-1.

Dados técnicos

• Caraterísticas físicas:
• Condutor: fio de cobre nu, AWG 22/1
• Isolamento: SFS-PE (cobertura de espuma de polietileno)
• Número total de condutores isolados: 8, torcidos em 4 pares
• Código de cores: Azul-branco, laranja-branco, verde-branco, castanho-branco
• Blindagem dos pares individuais: Película de poliéster laminado de alumínio, cobre 100%.
• Blindagem geral: trança de cobre estanhado
• Cobertura exterior: Dca-s2,d1,a1 de acordo com a norma EN 50575
• Espessura da bainha exterior (nominal): 0,55 mm nominal
• Cor da caixa exterior: verde
• Propriedades mecânicas:
• Alívio de tensão: 150N max.
• Raio de curvatura dinâmico: 8x AD mm min.
• Raio de curvatura estático: 4x AD mm min.
• Temperatura de transporte e armazenamento: -20 °C a +75 °C
• Temperatura de funcionamento: -20 °C a +60 °C
• Gama de temperaturas de instalação: 0 °C a +50 °C
• Diâmetro externo do simplex (nominal): 7,9 mm nominal (Dca)
• Peso (kg/km): 65 kg/km
• Propriedades eléctricas:
• Impedância: 100±15Ohm @ 1 - 2000MHz
• Capacitância: 99 pF/30m nominal @ 1 KHz
• Desequilíbrio de capacitância (par para terra): 99pF/30m máx. @ 1 KHz
• Resistência de isolamento: 5 GOhm x km min.
• Resistência DC: 2,4 Ohm/30 m máx. (4% máx. de resistência não equilibrada)
• Resistência de loop: 5,6 Ohm/24m máx. (3% máx. de resistência não equilibrada)
• Tensão de funcionamento: 72 Vdc máx.
• Atenuação do acoplamento: AC-Tipo 1
• Atraso de fase: 171 nS/30 m máx.
• Temporização: 13,5 nS/130 m máx.
• Classe de separação: "d" de acordo com a norma EN 50174-2

Atributos

• Categoria: CAT 8.2
• Blindagem: S-FTP, pares blindados com folha metálica e entrançado
• RCP: Dca
• Comprimento: 100 m
• Cor: verde
• Embalagem: LSOH
• Estrutura: 4 x 2 AWG 22/1, par entrançado sólido
