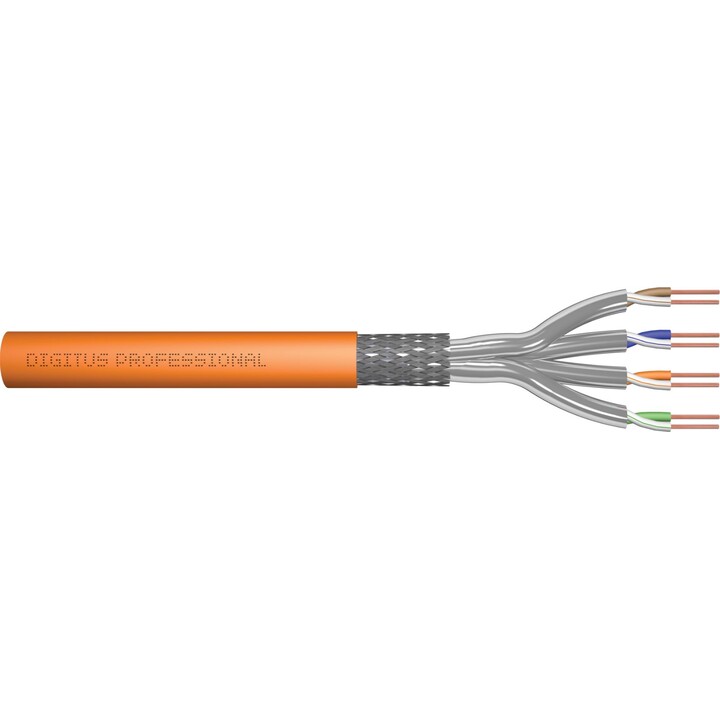

Digitus CAT 7 S-FTP Data Cable - Câble d'installation, 1200 MHz DCA (EN 50575), AWG 23/1, 500m, Simplex, Orange

Description du produit

Le câble d'installation Digitus Cat 7 est conçu pour être utilisé dans les centres de données structurés et le câblage des bâtiments, conformément aux normes ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7 et EN 50288-9-1. Le câble est idéal pour la transmission de données analogiques et numériques et prend en charge PoE, PoE+ et 4PPoE (IEEE 802.3af, 3at et 3bt). La structure de blindage se compose de paires blindées individuellement avec une tresse en cuivre étamé, ce qui garantit un excellent blindage et d'excellentes performances électriques.

Caractéristiques techniques

• Propriétés physiques :
• Conducteur : fil de cuivre nu, AWG 23/1
• Système(s) d'évaluation et de vérification de la cohérence des performances : Système 3
• Isolation : SFS-PE (enveloppe en polyéthylène expansé)
• Nombre total de conducteurs isolés : 8, torsadés en 4 paires
• Code couleur : Bleu-blanc, orange-blanc, vert-blanc, brun-blanc
• Blindage des paires individuelles : film polyester laminé d'aluminium, couvre 100%.
• Blindage général : tresse de cuivre
• Couverture extérieure : Dca-s2 d1 a1 selon EN 50575 ; LSZH
• Épaisseur de la gaine extérieure (nominale) : 0,50 mm (Eca) ; 0,52 mm (Dca) ; 0,60 mm (Cca) ; 0,60 mm (B2ca)
• Couleur : orange (RAL 2008)
• Propriétés mécaniques :
• Décharge de traction : 135N max.
• Rayon de courbure dynamique : 8x AD mm min.
• Rayon de courbure statique : 4x AD mm min.
• Température de transport et de stockage : -20 °C à +60 °C
• Température de fonctionnement : -20 °C à +50 °C
• Température d'installation : 0 °C à +50 °C
• Caractéristiques électriques :
• Impédance : 100±15 Ohm @ 4 - 1000 MHz ; 100±25 OHM @ 100-600MHz
• Capacité : 45pF/m nom. à 1KHz
• Capacité : 40 pF/m nominal à 1 KHz
• Résistance d'isolation : 5 GOhm x km min.
• Résistance DC : 95 Ohm/km max. (2% max. de résistance non équilibrée)
• Résistance de boucle : 190 Ohm/km max. (2% max. de résistance non équilibrée)
• Tension de fonctionnement : 72 Vdc max.
• Atténuation du couplage : AC-Type 1b
• Retard de phase : 450 nS/100 m max.
• Temporisation : 10 nS/100 m max.
• Classe de séparation : "d" selon EN 50174-2
• NVP : 79%
• Dispersion de la flamme : EN 60332-1-2 (LSOH-PVC)
• Sans halogène, corrosivité : EN 60754-1/2 (LSOH)
• Densité de fumée EN 61034-2

Attributs

• Gamme : Câbles d'installation à paires torsadées
• Catégorie : CAT 7
• Blindage : S-FTP, paires blindées avec feuille métallique et tresse
• CPR : Dca
• Longueur : 500 m
• Orange
• Enveloppe : LSOH
• Structure : 4 x 2 AWG 23/1, paire torsadée solide
