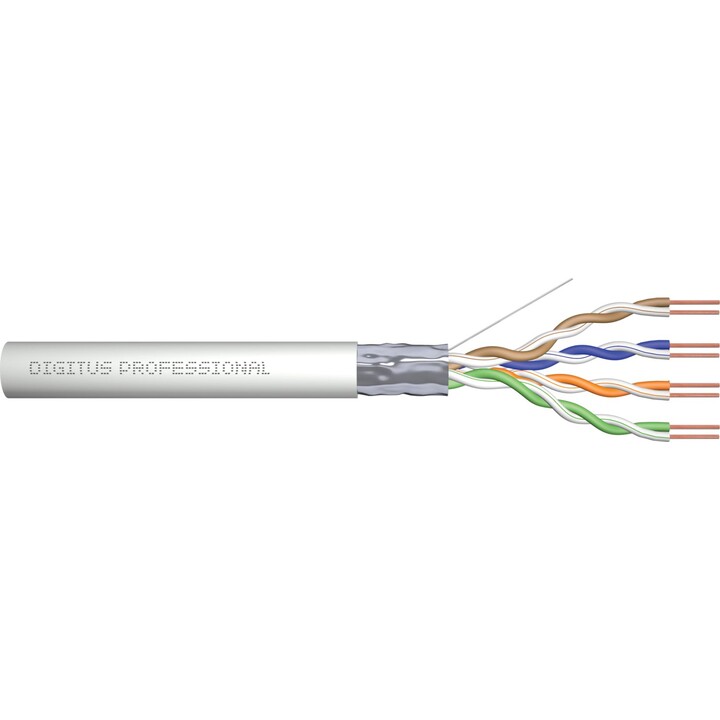

Cabo de instalação Digitus CAT 5e F-UTP, 100 MHz Eca (PVC), AWG 24/1, 305 m cartão, Sx, cinzento

Descrição

O cabo de instalação Cat.5e F/UTP da Digitus possui uma estrutura de cabo 4x2x AWG24/1 e suporta frequências de transmissão até 100 MHz. O revestimento em PVC do cabo cumpre as normas BauPVO Euroclass Eca. Este cabo é adequado para cablagem estruturada em zonas de edifícios secundárias e terciárias. Está em conformidade com as normas ISO/IEC 11801, DIN EN 50173 e DIN EN 50288-2-1.

Dados técnicos

• Propriedades físicas:
• Condutor: fio de cobre nu, AWG 24/1
• Sistema(s) de avaliação e verificação da coerência do desempenho: Sistema 3
• Isolamento: PE (polietileno)
• Número total de condutores isolados: 8, torcidos em 4 pares
• Código de cores: Azul-branco, laranja-branco, verde-branco, castanho-branco
• Blindagem dos pares individuais: Nenhuma
• Blindagem geral: blindagem em folha, cabo duplo
• Cobertura exterior: Eca de acordo com a norma EN 50575; PVC
• Espessura da bainha exterior (nominal): 0,55 mm nominal
• Cor da cobertura exterior: cinzento (RAL 7035)
• Propriedades mecânicas:
• Alívio de tensão: 150N max.
• Raio de curvatura dinâmico: 8x AD mm min.
• Raio de curvatura estático: 4x AD mm min.
• Temperatura de transporte e armazenamento: -20 °C a +75 °C
• Temperatura de funcionamento: -20 °C a +60 °C
• Gama de temperaturas de instalação: 0 °C a +50 °C
• Diâmetro externo do Simplex (nominal): 6,1 mm nominal
• Propriedades eléctricas:
• Impedância: 100±5 Ohm @ 1-100 MHz
• Capacitância: 40 pF/m nominal a 800 Hz
• Desequilíbrio de capacitância (par para terra): 1,5 pF/m máx. a 1 KHz
• Resistência de isolamento: 5 GOhm x km min.
• Resistência do circuito: 147 Ohm/km máx. (2% máx. de resistência desequilibrada)
• Tensão de funcionamento: 72 Vdc máx.
• Atenuação do acoplamento: AC-Tipo 3
• Atraso de fase: 535 nS/100 m máx.
• Temporização: 20 nS/100 m máx.
• Classe de isolamento: "b" de acordo com EN 50174-2
• NVP: 69%

Atributos

• Gama: Cabos de instalação de par entrançado
• Categoria: CAT 5e
• Armadura: F-UTP, armadura de chapa
• CPR: Eca
• Comprimento: 305 m
• Cinzento
• Envolvimento: PVC
• Estrutura: 4 x 2 AWG 24/1, par trançado sólido
