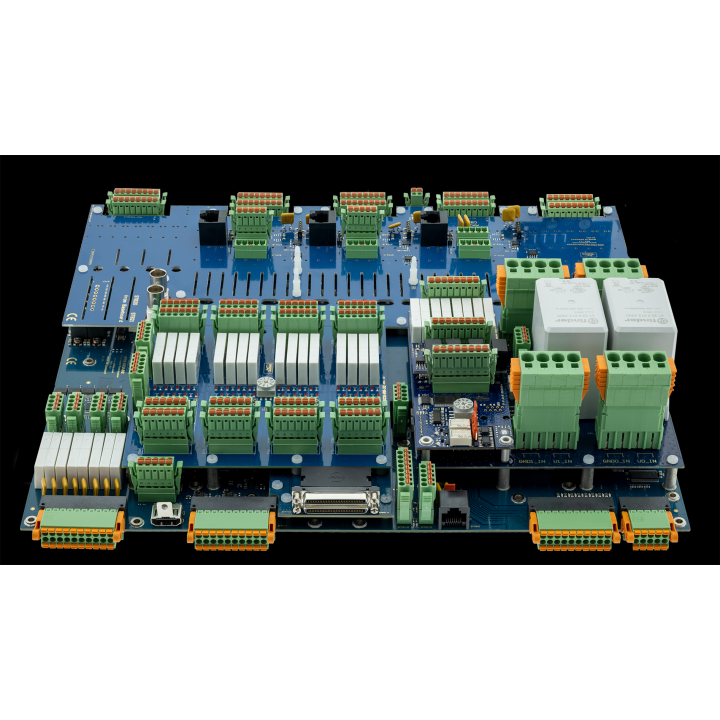

ALLDAQ ADQ-SCU 2.3

A ALLDAQ SCU (SCU = Unidade de Condicionamento de Sinal) Trabalhámos com alguns clientes para conceber um módulo que oferece uma variedade de opções para adaptar os sinais entre o DUT e o esquema de medição propriamente dito.Entradas analógicas: A placa de medição prevista, a ALLDAQ ADQ-348, possui 32 canais diferenciais, cada um dos quais pode ser condicionado individualmente através da SCU. Quando um sinal bruto é ligado à SCU, este passa pelas seguintes etapas: Acoplamento de entrada: Aqui é possível definir o acoplamento em CC ou CA. Atenuador: Para reduzir uma tensão elevada ao nível da entrada real, pode ser definido aqui um ganho entre 0 e -47,95 dB. Adaptação: Para aumentar uma tensão baixa ao nível da entrada real, o ganho respetivo é definido aqui entre +12,04 e +33,85 dB.Amplificador e filtro digital: Para refinar ainda mais o sinal, é possível adicionar um filtro passa-baixa e amplificação adicional. Saídas analógicas As saídas analógicas também são personalizáveis individualmente. Cada um dos 4 canais é d
