Descrizione del prodotto
Il cavo di installazione Cat 7 di Digitus è progettato per l'uso in centri dati strutturati e per il cablaggio di edifici, conforme a ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7 e EN 50288-9-1. Il cavo è ideale per la trasmissione di dati analogici e digitali e supporta PoE, PoE+ e 4PPoE (IEEE 802.3af, 3at e 3bt). La struttura di schermatura è costituita da coppie schermate singolarmente con una treccia di rame stagnato, che garantisce un'eccellente schermatura e prestazioni elettriche.
Dati tecnici
- Proprietà fisiche:
- Conduttore: filo di rame nudo, AWG 23/1
- Sistema di valutazione e verifica della coerenza delle prestazioni: Sistema 3
- Isolamento: SFS-PE (copertura in polietilene espanso)
- Numero totale di conduttori isolati: 8, intrecciati in 4 coppie
- Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
- Schermatura delle singole coppie: film di poliestere laminato in alluminio, copre il 100%.
- Schermatura generale: treccia di rame
- Copertura esterna: Dca-s2,d1,a1 secondo EN 50575; LSZH
- Proprietà meccaniche:
- Rilievo della tensione: 150N max.
- Raggio di curvatura dinamico: 8x AD mm min.
- Raggio di curvatura statico: 4x AD mm min.
- Temperatura di trasporto e stoccaggio: da -20 °C a +60 °C
- Temperatura di esercizio: da -20 °C a +50 °C
- Temperatura di installazione: 0 °C a +50 °C
- Proprietà elettriche:
- Impedenza: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600MHz
- Capacità: 45 pF/m nominale @ 1 KHz
- Resistenza di isolamento: 5 GOhm x km min.
- Resistenza CC: 95 Ohm/km max. (2% max. di resistenza sbilanciata)
- Resistenza di loop: 190 Ohm/km max. (2% max. resistenza sbilanciata)
- Tensione di funzionamento: 72 Vdc max.
- Attenuazione di accoppiamento: AC-Tipo 1b
- Ritardo di fase: 450 nS/100 m max.
- Temporizzazione: 10 nS/100 m max.
- Classe di separazione: "d" secondo EN 50174-2
- NVP: 79%
- Dispersione di fiamma: EN 60332-1-2 (LSOH-PVC)
- Assenza di alogeni, corrosività: EN 60754-1/2 (LSOH)
- Densità di fumo: EN 61034-2
Attributi
- Gamma: Cavi d'installazione a coppia ritorta
- Categoria: CAT 7

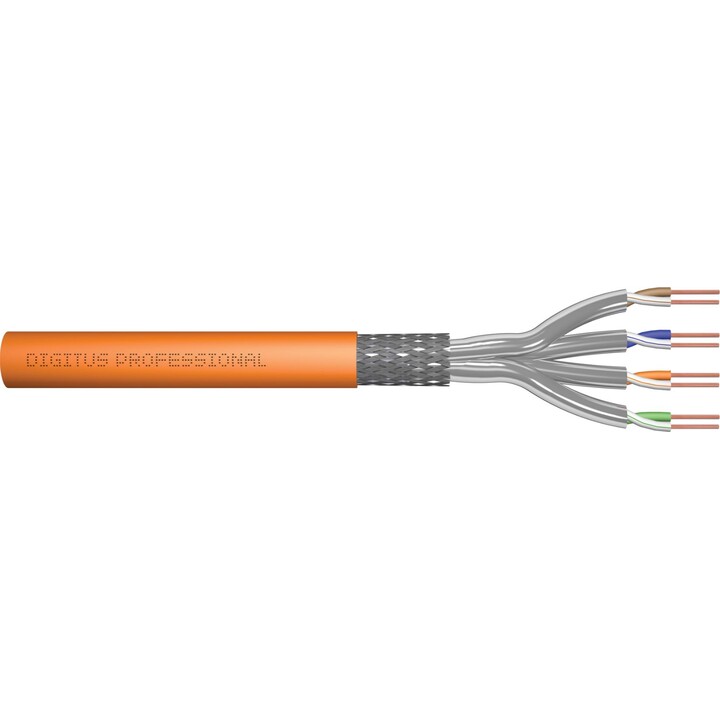

- Schermatura: S-FTP, coppie schermate con lamina metallica e intreccio
- CPR: Dca

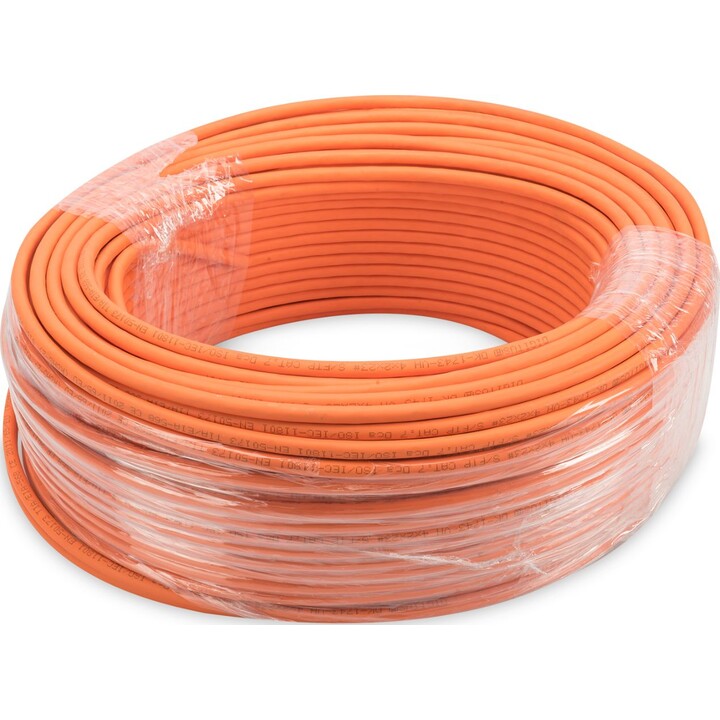

- Lunghezza: 100 m
- Arancione
- Avvolgimento: LSOH
- Struttura: 4 x 2 AWG 23/1, doppino solido
