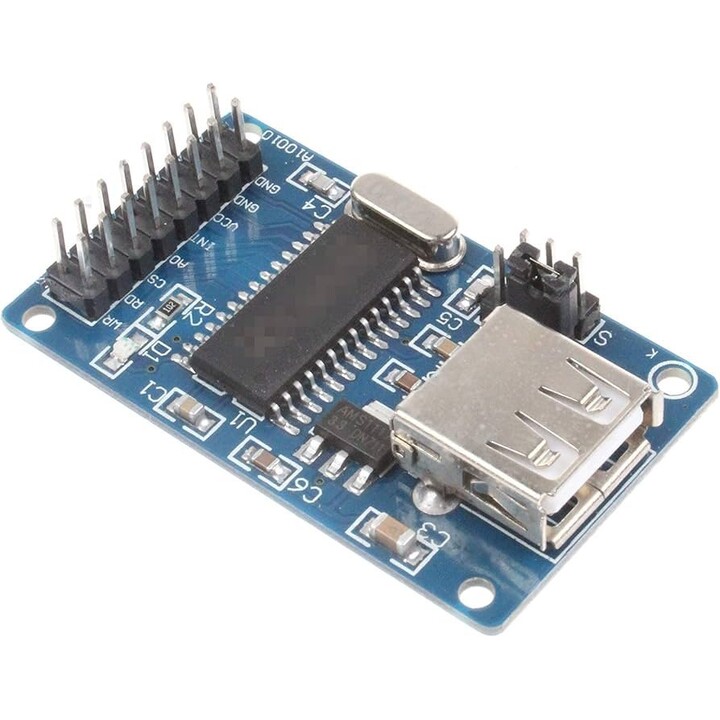

Interfaccia USB ALLNET 4duino CH375

Chip universale USB CH375: supporta le modalità USB-HOST e USB-DEVICE/SLAVE con bus dati a 8 bit, controllo di lettura/scrittura e uscita di interrupt per il collegamento diretto ai microcontrollori AVR/ARM.

Connettore parallelo a 2 x 8 pin: interfaccia compatibile con gli shield Arduino Uno/Mega e 4duino, alimentata da 5 V dall'host con LDO integrato a 3,3 V (800 mA max.) e cristallo a 12 MHz per la stabilità.

Funzioni di archiviazione USB: lettura/scrittura FAT16/FAT32 su pen drive, memoria di massa compatibile per la registrazione dei dati, l'aggiornamento del firmware o il trasferimento di file nei progetti embedded.

Modalità seriale configurabile: comunicazione UART (ingresso/uscita seriale + interruttore) per il collegamento a MCU/DSP/MPU, ideale per interfacce HMI, datalogger o bridge USB-TTL.

LED indicatore di stato USB: diagnostica visiva della connessione/enumerazione del dispositivo, per facilitare il debug su breadboard o prototipi senza oscilloscopio.

Dimensioni compatte dello shield: il fattore di forma impilabile si adatta a più stack con ponticelli per la selezione parallela/seriale, perfetto per i progetti IoT con archiviazione locale.

Alimentazione flessibile: 5 V da Arduino o da una fonte esterna, consumo tipico 100-200 mA in funzione, con protezione ESD di base per ambienti didattici/industriali leggeri.

Librerie Arduino disponibili: le librerie CH375 per Arduino IDE facilitano l'integrazione immediata in progetti di controllo industriale, automazione domestica o stazioni dati stand-alone.
