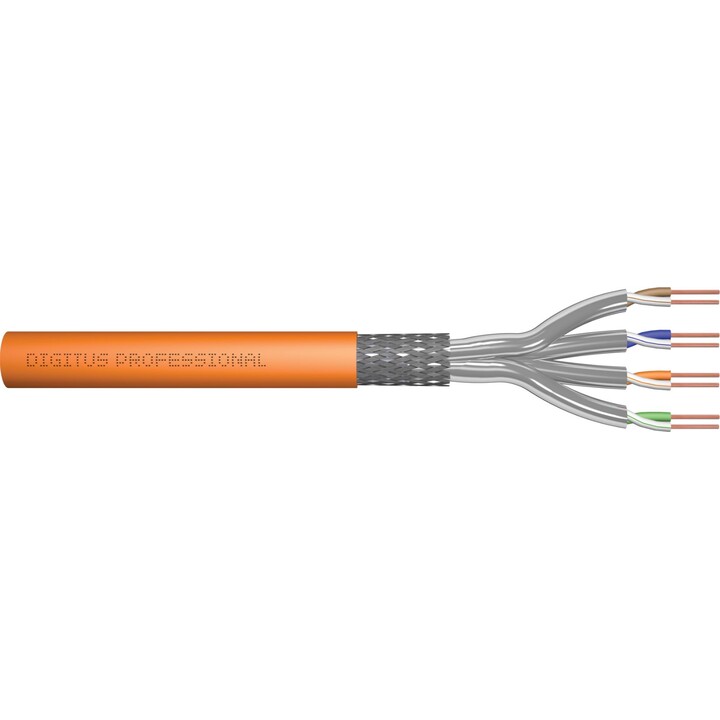

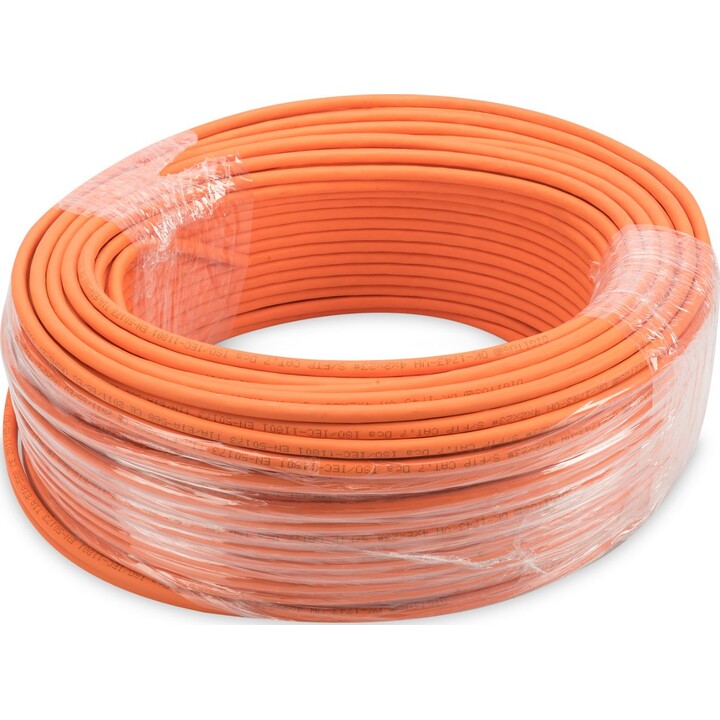

Cavo dati CAT 7 S-FTP - Cavo di installazione, 1200 MHz DCA (EN 50575), AWG 23/1, 1000 m, Simplex, Arancione

Descrizione del prodotto

Il cavo di installazione Cat 7 di Digitus è progettato per l'uso in centri dati strutturati e per il cablaggio di edifici, conforme a ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7 e EN 50288-9-1. Il cavo è ideale per la trasmissione di dati analogici e digitali e supporta PoE, PoE+ e 4PPoE (IEEE 802.3af, 3at e 3bt). La struttura di schermatura è costituita da coppie schermate singolarmente con una treccia di rame stagnato, che garantisce un'eccellente schermatura e prestazioni elettriche.

Dati tecnici

• Proprietà fisiche:
• Conduttore: filo di rame nudo, AWG 23/1
• Sistema di valutazione e verifica della coerenza delle prestazioni: Sistema 3
• Isolamento: SFS-PE (rivestimento in polietilene espanso)
• Numero totale di conduttori isolati: 8, intrecciati in 4 coppie
• Codice colore: Blu-bianco, arancione-bianco, verde-bianco, marrone-bianco
• Schermatura delle singole coppie: film di poliestere laminato in alluminio, copre il 100%.
• Schermatura generale: treccia di rame
• Copertura esterna: Da Eca a B2ca secondo EN 50575; LSZH
• Spessore della guaina esterna (nominale): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 mm (B2ca)
• Colore: arancione (RAL 2008)
• Proprietà meccaniche:
• Rilievo della tensione: 150N max.
• Raggio di curvatura dinamico: 8x AD mm min.
• Raggio di curvatura statico: 4x AD mm min.
• Temperatura di trasporto e stoccaggio: da -20 °C a +60 °C
• Temperatura di esercizio: da -20 °C a +50 °C
• Temperatura di installazione: 0 °C a +50 °C
• Diametro esterno simplex (nominale): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Ca); 7,5 mm (B2ca)
• Peso (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
• Proprietà elettriche:
• Impedenza: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600MHz
• Capacità: 45 pF/m nominale @ 1 KHz
• Sbilanciamento della capacità (coppia-terra): 1,6 pF/m max. a 1 KHz
• Resistenza di isolamento: 5 GOhm x km min.
• Resistenza CC: 95 Ohm/km max. (2% max. di resistenza sbilanciata)
• Resistenza di loop: 190 Ohm/km max. (2% max. resistenza sbilanciata)
• Tensione di funzionamento: 72 Vdc max.
• Copertura esterna: Dca-s2 d1 a1 secondo EN 50575; LSZH
• Attenuazione dell'accoppiamento: AC-Tipo 1b
• Ritardo di fase: 450 nS/100 m max.
• Temporizzazione: 10 nS/100 m max.
• Classe di separazione: "d" secondo EN 50174-2
• NVP: 79%

Attributi

• Gamma: Cavi d'installazione a coppia ritorta
• Categoria: CAT 7
• Schermatura: S-FTP, coppie schermate con lamina metallica e intreccio
• CPR: Dca
• Lunghezza: 1000 m
• Arancione
• Avvolgimento: LSOH
• Struttura: 4 x 2 AWG 23/1, doppino solido
